在Lu脚本中绘制三维折线图

目  录

1 基础知识 绘制三维折线图(3D曲线图)的基础知识。
2 基本绘图方式 三维折线图基本绘图方式。
3 动态绘制3D曲线图 动态绘制3D曲线图。

1 基础知识

    绘制三维折线图的程序结构如下:

!!!using("win","math");   //使用命名空间win和math。win是必须的,而math是多数情况下要用到的。
init(... ...) =
//定义初始化函数init,函数参数根据需要设置。
{
  cwAttach(type3DLine),
//函数cwAttach用于设置图像类型,type3DLine表示 三维折线图。
  ... ...                 //添加初始化数据或属性。
};
ChartWnd[@init];
//显示窗口并调用函数init进行初始化。

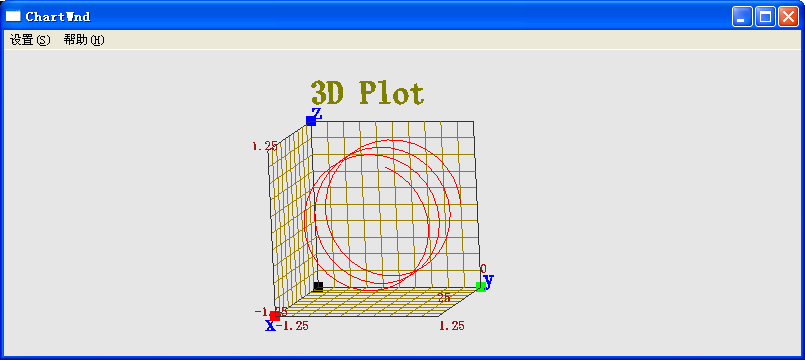

2 基本绘图方式

!!!using("win","math");
init(x) =
{
  cwAttach(type3DLine),
   //绘制三维折线图
  x=linspace[0.0,20.0,100],
  cwAddCurve3D{x, cos(x), sin(x), 100}
   //添加三维曲线数据
};
ChartWnd[@init];

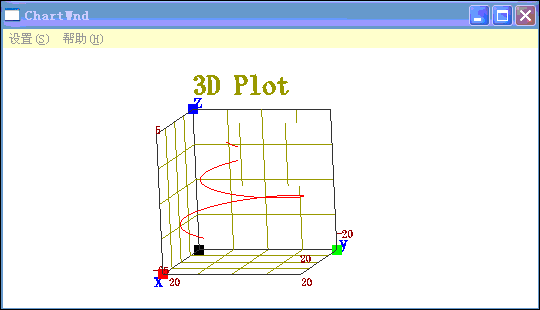

3 动态绘制3D曲线图

!!!using("win","math");
f(x : max, static, k, b)=
//关键字static指出后面的k和b是静态变量,静态变量总是初始化为0。
{
    cwClearData(),
//清空曲线数据
    max=100,
    which[b, k--, k++],
    b=which[k==max-1 : 1, k==0 : 0, b],
    x=linspace[-20.0, 20.0, max*2],
    cwAddCurve3D{x.*sin(x), x.*cos(x), x, k*2}
};
init(x)=
{
    cwAttach[type3DLine],
//绘制3D曲线图
    cwSetTimer[@f, 100, true]
//设置通过计时器触发调用的函数f;每隔100毫秒调用一次;true表示立即启动定时器。
};
ChartWnd[@init];
