在Lu脚本中绘制等高云图

在Lu脚本中绘制等高云图

1 基础知识	绘制等高云图的基础知识。
2 基本绘图方式	等高云图基本绘图方式。
3 设置属性	设置等高云图的属性。

1 基础知识

绘制等高云图的程序结构如下：

!!!using("win","math");   //使用命名空间win和math。win是必须的，而math是多数情况下要用到的。
f(x,y)= 1.0/((x-1.0)*(x-1.0)+y*y+1.0) + 1.0/((x+1.0)*(x+1.0)+y*y+1.0); //二元函式定义，据此绘制等高云图。
init(... ...) =           //定义初始化函数init，函数参数根据需要设置。
{
cwAttach(typeContourMap),  //函数cwAttach用于设置图像类型，typeContourMap表示等高云图。
cwSetFieldFcn[@f],      //设置场函数。
... ...                 //添加初始化数据或属性。
};
ChartWnd[@init];          //显示窗口并调用函数init进行初始化。

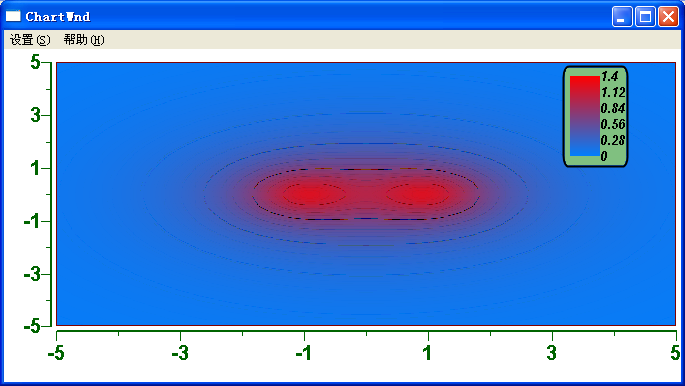

2 基本绘图方式

!!!using("win");
f(x,y)= 1.0/((x-1.0)*(x-1.0)+y*y+1.0) + 1.0/((x+1.0)*(x+1.0)+y*y+1.0);
init(x)= cwAttach[typeContourMap], cwSetFieldFcn[@f];
ChartWnd[@init];

3 设置属性

!!!using("win");
f(x,y)= 1.0/((x-1.0)*(x-1.0)+y*y+1.0) + 1.0/((x+1.0)*(x+1.0)+y*y+1.0);
init(x)=
{
    cwAttach[typeContourMap],             //绘制等高云图
    cwSetFieldFcn[@f],                    //设置场函数
    cwSetPlotRange(-3.0, 3.0, -3.0, 3.0) //设置绘图范围
};
ChartWnd[@init];
