1 基础知识

绘制分层视图的程序结构如下：

!!!using("win","math");   //使用命名空间win和math。win是必须的，而math是多数情况下要用到的。
init(... ...) =           //定义初始化函数init，函数参数根据需要设置。
{
cwAttach(typeLayered),  //函数cwAttach用于设置图像类型，typeLayered表示分层视图。
cwResizePlots(... ...), //设置视图图层数量，见下面的说明。
... ...                 //添加初始化数据或属性。
};
ChartWnd[@init];          //显示窗口并调用函数init进行初始化。

    函数 cwResizePlots(...)：设置子图数量或图层数量。

    用法：cwResizePlots(nLayers) //设置图层数量，用于分层视图、共享X轴视图，nLayers为大于0的整数。

    返回值：逻辑值，true表示成功。

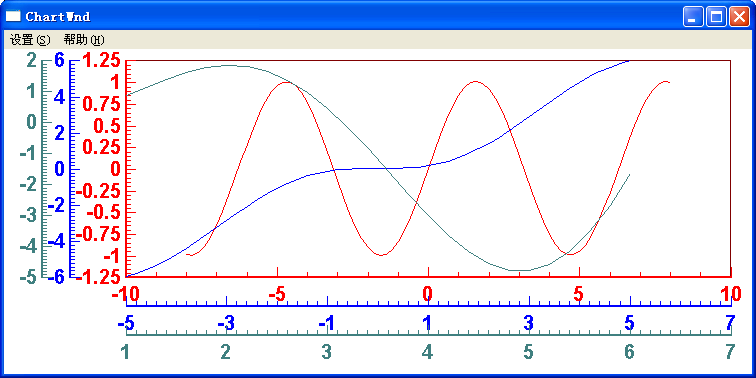

2 基本绘图方式

!!!using("win","math");
init(x) =
{
cwAttach[typeLayered], cwResizePlots(3), //分层视图为3层
x=linspace[-8.0, 8.0, 0.2],
cwAddCurve{x, sin(x), len(x), 0},
x=linspace[-5.0, 5.0, 0.2],
cwAddCurve{x, x-sin(x), len(x), 1},
x=linspace[ 1.0, 6.0, 0.2],
cwAddCurve{x, x.*sin(x), len(x), 2}
};
ChartWnd[@init];

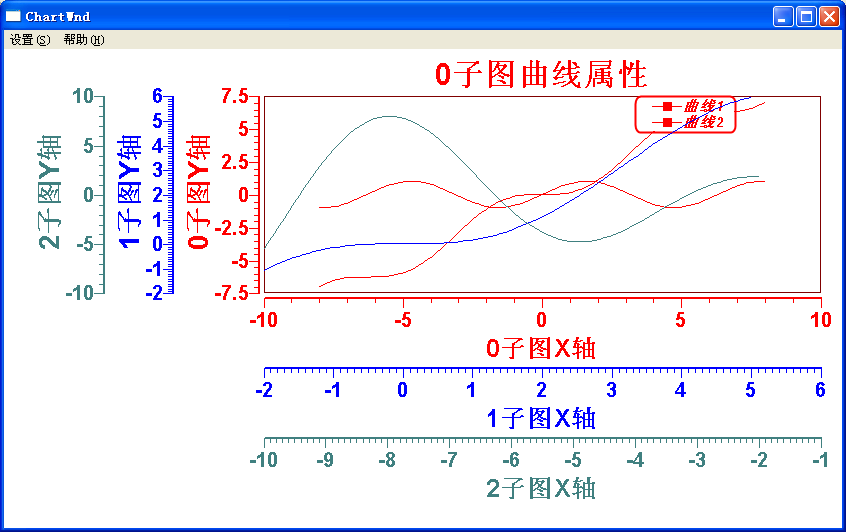

3 设置属性

!!!using("win","math");
init(a,b,c,k1,k2,k3,k4)=
{
cwAttach[typeLayered], cwResizePlots(3), //分层视图为3层
a=linspace[-8.0, 8.0, 100], b=linspace[-2.0, 5.0, 100], c=linspace[-10.0, -2.0, 100],
k1=cwAddCurve{a, sin[a], 100,   0},     //给0子图添加曲线k1
k2=cwAddCurve{a, a-sin[a], 100, 0},     //给0子图添加曲线k2
k3=cwAddCurve{b, b-sin[b], 100, 1},     //给1子图添加曲线k3
k4=cwAddCurve{c, c.*sin[c], 100,2},     //给2子图添加曲线k4
cwSetAxisTitle("0子图X轴", 1, 0),        //给0子图设置坐标轴标题
cwSetAxisTitle("0子图Y轴", 0, 0),        //给0子图设置坐标轴标题
cwSetAxisTitle("1子图X轴", 1, 1),        //给1子图设置坐标轴标题
cwSetAxisTitle("1子图Y轴", 0, 1),        //给1子图设置坐标轴标题
cwSetAxisTitle("2子图X轴", 1, 2),        //给2子图设置坐标轴标题
cwSetAxisTitle("2子图Y轴", 0, 2),        //给2子图设置坐标轴标题
cwSetTitle["0子图曲线属性",0],           //设置主标题
cwSetTitle["1子图曲线属性",1],           //设置主标题
cwSetTitle["2子图曲线属性",2],           //设置主标题
cwSetUseLegend(true,0),                 //设置使用图例
cwSetUseLegend(true,1),                 //设置使用图例
cwSetUseLegend(true,2),                 //设置使用图例
cwSetDataTitle["曲线1",cwGetIndex(k1),0],//设置k1曲线的图例
cwSetDataTitle["曲线2",cwGetIndex(k2),0],//设置k2曲线的图例
cwSetDataTitle["曲线3",cwGetIndex(k3),1],//设置k3曲线的图例
cwSetDataTitle["曲线4",cwGetIndex(k4),2] //设置k4曲线的图例
};
ChartWnd[@init];

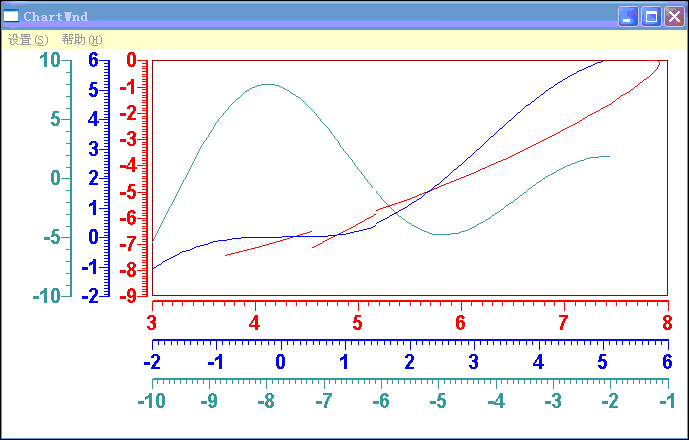

4 让某一个子图动起来

!!!using("win","math");
f(x : max, static, k : nDataID, nPlot)= //关键字static指出后面的k是一个静态变量，静态变量总是初始化为0。模块变量nDataID, nPlot记住所操作的曲线。
{
max=500,
x=linspace[-9.0, 9.0, max],
cwUpdateCurveByID[nDataID, x.*sin(x), x.*cos(x).^2.0, ++k%(max+1), nPlot] //++k%(max+1)中的运算符%表示求模
};
init(b,c :: nDataID, nPlot)=           //模块变量nDataID, nPlot记住所操作的曲线。
{
cwAttach[typeLayered], cwResizePlots(3), //分层视图为3层
b=linspace[-2.0, 5.0, 100], c=linspace[-10.0, -2.0, 100],
nPlot=0,                             //模块变量nPlot赋值为0
nDataID=cwAddCurve(nPlot),           //模块变量nDataID赋值为给0子图添加的空曲线
cwAddCurve{b, b-sin[b], 100, 1},     //给1子图添加曲线
cwAddCurve{c, c.*sin[c], 100, 2},    //给2子图添加曲线
cwSetTimer[@f, 100, true]            //设置通过计时器触发调用的函数f；每隔100毫秒调用一次；true表示立即启动定时器。
};
ChartWnd[@init];
