在Lu脚本中绘制模拟示波器图
目 录
1 基础知识 | 绘制模拟示波器图的基础知识。 |
2 基本绘图方式 | 模拟示波器图基本绘图方式。 |
1 基础知识
绘制模拟示波器图的程序结构如下:
!!!using("win","math"); //使用命名空间win和math。win是必须的,而math是多数情况下要用到的。
init(... ...) = //定义初始化函数init,函数参数根据需要设置。
{
cwAttach(typeOscillo), //函数cwAttach用于设置图像类型,typeOscillo表示模拟示波器图。
... ... //添加初始化数据或属性。
};
ChartWnd[@init]; //显示窗口并调用函数init进行初始化。

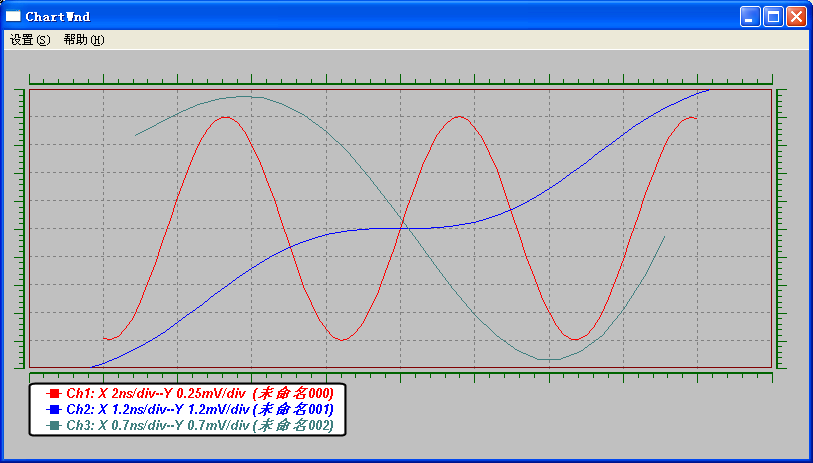

2 基本绘图方式
!!!using("win","math");
init(x) =
{
cwAttach[typeOscillo],
x=linspace[-8.0, 8.0, 0.2],
cwAddCurve{x, sin(x), len(x)},
x=linspace[-5.0, 5.0, 0.2],
cwAddCurve{x, x-sin(x), len(x)},
x=linspace[ 1.0, 6.0, 0.2],
cwAddCurve{x, x.*sin(x), len(x)}
};
ChartWnd[@init];
