在Lu脚本中绘制柱图

在Lu脚本中绘制柱图

1 基础知识	绘制柱图的基础知识。
2 基本绘图方式	柱图基本绘图方式。
3 动态显示柱图	动态显示柱图。

1 基础知识

绘制柱图的程序结构如下：

!!!using("win","math");   //使用命名空间win和math。win是必须的，而math是多数情况下要用到的。
init(... ...) =           //定义初始化函数init，函数参数根据需要设置。
{
cwAttach(typeStem),      //函数cwAttach用于设置图像类型，typeStem表示柱图。
cwAddStems(ra1[1,2,3,4,5],5,"一月"), //添加柱图的一个序列。ra1[... ...]是一维实数数组，5是数据个数，字符串"一月"用于设置柱的标题。
... ...                 //添加初始化数据或属性。
};
ChartWnd[@init];          //显示窗口并调用函数init进行初始化。

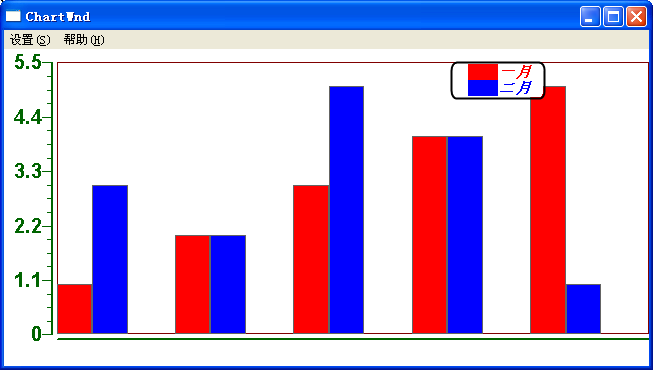

2 基本绘图方式

!!!using("win","math");
init(x) =
{
cwAttach[typeStem], //绘制柱图
cwAddStems{ra1[1,2,3,4,5],5,"一月"},
cwAddStems{ra1[3,2,5,4,1],5,"二月"}
};
ChartWnd[@init];

3 动态显示柱图

!!!using("win","math");
f(x : static, k)=     //关键字static指出后面的k是一个静态变量，静态变量总是初始化为0。
{
  cwClearData(),      //清除全部数据
  cwAttach[typeStem], //绘制柱图
  x = ++k%10,
  cwAddStems{ra1[11-x,12-x,13-x,14-x,15-x],5,"一月"},
  cwAddStems{ra1[3+x,2+x,5+x,4+x,1+x],5,"二月"}
};
init(x)= cwSetTimer[@f, 1000, true];  //设置通过计时器触发调用的函数f；每隔1000毫秒调用一次；true表示立即启动定时器。
ChartWnd[@init];
